제품소개 PRODUCT

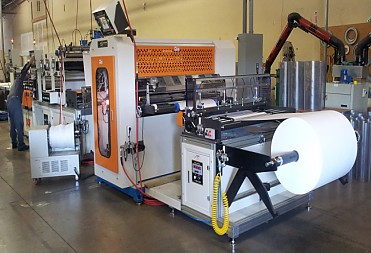

신세틱 미디어 절곡 시스템

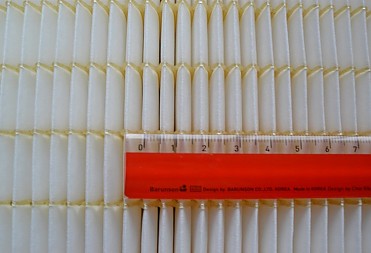

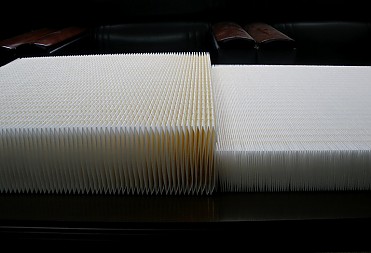

각종 신세틱 파이버 원단을 절곡나이프로 1차 절곡한 후 일정간격으로 핫멜트 비드를 도포하여 필터팩을 제조하는 장비입니다.
image view

제품설명

용도 각종 필터 원단 절곡 및 핫멜팅
컨트롤 시스템 PLC+터치스크린
사용 원단 종이/셀룰로스, 부직포 & 신세틱파이버 (문의요망)
전기 사양 380V/220V* 60(50)HZ* 3P(4P)
사용 공기압 6kgf/㎠
슬리팅 커터 개수 4개
모델명 최대 원단 폭 절곡 높이 절곡 속도 전기 소모량 핫멜트 어플리케이터
탱크 용량 노즐 개수 사용 온도
SSS0700LNS 650 mm 나이프: 7-50 mm
미니: 15-100 mm 		나이프: 120-150 산/분
미니: 15-18 m/분		 44.25 kW 70 kg * 2 52 unit 30-230℃
SSS0700HNS 650 mm 나이프: 15-100 mm
미니: 15-100 mm		 나이프: 100-120 산/분
미니: 15-18 m/분		 44.25 kW
SSS1000LNS 950 mm 나이프: 7-50 mm
미니: 15-100 mm 		나이프: 120-150 산/분
미니: 15-18 m/분		 49.25 kW 70 kg * 2 76 unit 30-230℃
SSS1000HNS 950 mm 나이프: 15-100 mm
미니: 15-100 mm		 나이프: 100-120 산/분
미니: 15-18 m/분		 49.25 kW
SSS1300LNS 1250 mm 나이프: 7-50 mm
미니: 15-100 mm 		나이프: 120-150 산/분
미니: 15-18 m/분		 62.25 kW 70 kg * 2 100 unit 30-230℃
SSS1300HNS 1250 mm 나이프: 15-100 mm
미니: 15-100 mm		 나이프: 100-120 산/분
미니: 15-18 m/분		 62.25 kW
SSS1550LNS 1500 mm 나이프: 10-50 mm
미니: 15-100 mm 		나이프: 100 산/분
미니: 15-18 m/분		 67.65 kW 70 kg * 2 120 unit 30-230℃
SSS1550HNS 1500 mm 나이프: 15-100 mm
미니: 15-100 mm		 나이프: 90 산/분
미니: 15-18 m/분		 67.65 kW

제품특징

  • PLC & 터치스크린 제어방식
  • 나이프 절곡기와 핫멜트 어플리케이터의 콤비시스템
  • 2 서보시스템: 절곡 & 히터 높이 자동 조절
  • 핫멜트 비드의 패턴/위치/길이 자유롭게 조절
  • 정전기 방지를 위하 이온 블로어
  • 전/후 히터
  • 전/후 히터 전자식 [PID] 온도 컨트롤 시스템
  • 후 히터 3분할 온도 제어: 미세한 절곡 상태 유지
  • 에어 샤프트에 의한 원단 롤 고정
  • 에어 리프트에 의한 원단 롤 교체
  • 파우더 브레이크 및 장력 조정 장치에 의한 원단 장력 조절
  • 인버터 시스템에 으한 원단 절곡 속도 조절
  • 에어 실린더를 이용한 슬리팅 커터 장착 (4개 포함)
  • 핫멜트 모듈 전원 개별 제어
  • 배출 냉각 시스템
  • 배출부 서보컨베이어 + 롤러 컨베이어 (3m)
  • 산 간격 (PPI) 조절 기능: 4-8 PPI
  • 적절한 후처리 기법: 테플론, 아노다이징, 크롬코팅, QPQ 열처리 등
  • 인터넷 원격 A/S 지원- 선택가능
  • 자동 크로스커팅 기능- 선택가능
  • 슬리팅 머신 자동 간격 조절- 선택가능
  • 스크랩 와인더- 선택가능
